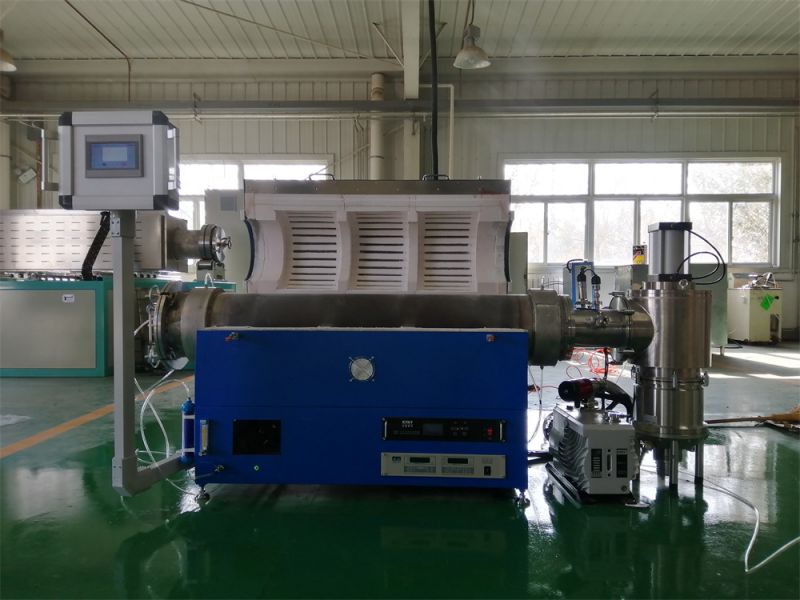

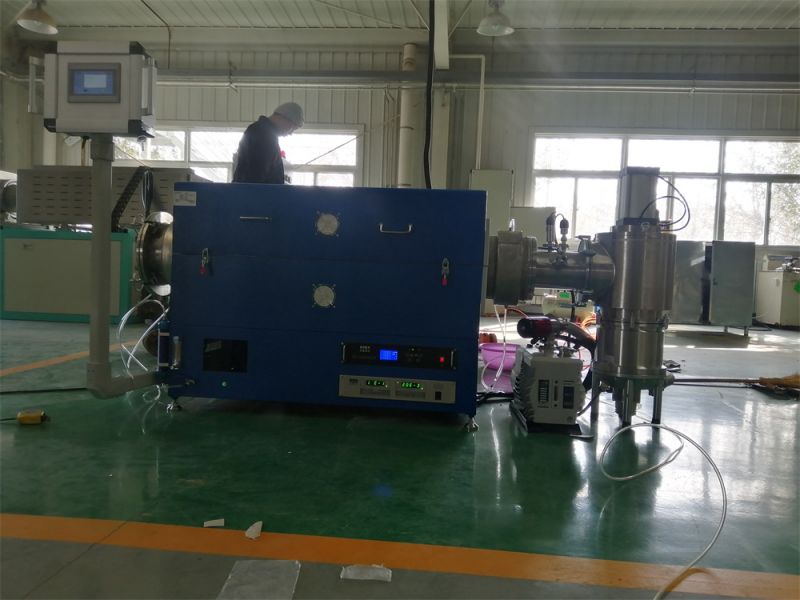

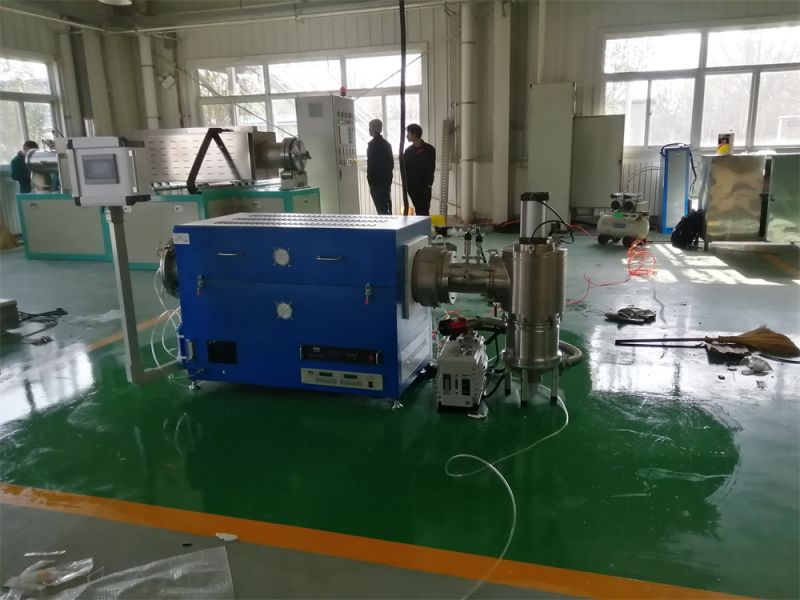

高真空管式爐的操作要求和注意事項(xiàng)

　　操作要求：

　　1、設(shè)計(jì)升降溫曲線：

　　除了實(shí)驗(yàn)的需要外，還要考慮管式爐的使用范圍。

　　當(dāng)爐管采用剛玉爐管：各溫區(qū)的升﹑降溫速率不宜過快（≤5℃）。使用溫度可以在1200℃以上

　　當(dāng)爐管采用石英管：升溫速率≤10℃，降溫速率≤15℃.使用溫度不要超過1100℃

　　采用硅鉬棒為加熱原件時(shí)，不應(yīng)該在400℃至700℃溫度范圍長時(shí)間保溫內(nèi)使用，否則硅鉬棒將會發(fā)生低溫氧化致使元件毀壞。

　　使用溫度不要超過真空管式爐的允許較高加熱溫度，并且在較高加熱溫度使用時(shí)間不宜過長，不宜超過1小時(shí)

　　2.管式真空爐使用或長時(shí)間閑置再使用時(shí)，要進(jìn)行預(yù)烘，既在120℃左右烘烤1小時(shí)，在300℃左右烘烤2小時(shí)后再使用，以免造成爐膛破損。

　　3.裝樣時(shí)將樣品舟推入剛與管爐膛中部，盡量靠近中間位置。

　　以合肥晶科OTF-1200管式爐為例

　　4.兩端塞上隔熱爐塞，減少熱輻射損失。

　　5.裝上氣爐法蘭，確認(rèn)密封墊落入槽中。

　　6.通燒結(jié)氣體的操作步驟：

　　關(guān)閉工作氣體氣路，將管式爐氣體出口端連接真空泵。

　　打開真空泵電源，打開出氣閥，抽空管體和氣體管路。

　　當(dāng)管式爐真空表到-0.1（指針到盡頭時(shí)），關(guān)閉進(jìn)氣閥。靜置一小時(shí)，管式爐真空表不移動仍為-0.1時(shí)，說明管式爐密封性良好，否則要找出漏氣點(diǎn)改正。也可以使用惰性氣體加壓的方式測試氣密性，加壓一般不超過0.05Mpa。

　　旋動旋鈕開氣瓶主閥，緩慢打開出口減壓閥，使出口氣壓在合理范圍。（壓力表上有適用范圍）。

　　緩慢打開管式爐進(jìn)氣閥；同時(shí)關(guān)注管式爐氣壓表，確認(rèn)氣壓在0.05MPa以下（如氣壓高于0.05MPa，使用管式爐出氣閥放氣）。

　　管式爐氣壓表當(dāng)氣壓穩(wěn)定時(shí)，關(guān)閉管式爐進(jìn)氣閥，打開出氣閥，抽真空到-0.1，關(guān)管式爐出氣閥。

　　重復(fù)抽氣三次后，關(guān)閉進(jìn)氣閥和出氣閥，將出氣孔接到錐形瓶。

　　打開管式爐進(jìn)氣閥，打出氣閥，使錐形瓶中氣泡出現(xiàn)的速度為2個(gè)/s。排除的氣體要排到室外或者排風(fēng)柜內(nèi)。

　　通氣十分鐘之后再開始加熱。

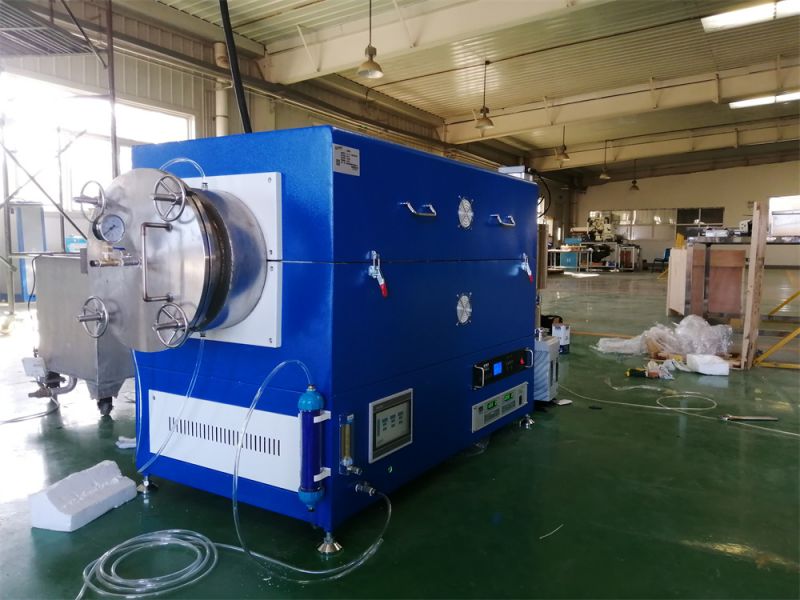

技術(shù)參數(shù)
